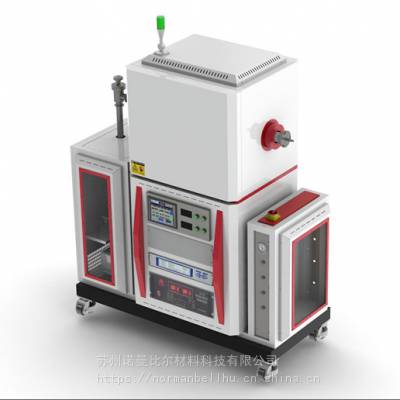

多功能真空管式炉成套设备

产品用途：主要用于稀土制备、电子照明、晶体退火、生物陶瓷、电子陶瓷、特种合金、磁性材料、精密铸造、金属热处理等行业进行真空烧结、气氛保护烧结、真空镀膜、CVD实验、物质成分测量等场合。

主要功能和特点：

1、本套设备集成了1750度管式炉、3路质子供气系统和高真空泵组。替代了传统的多种设备组合。整套设备看起来更加美观、合理，设备的输运、使用更加人性化、智能化。

2、本套设备采用7寸触摸屏控制，温度、运行状态、升温曲线等更加直观。

3、炉膛采用氧化铝多晶纤维材料，保温性能好，耐用，高效节能。

4、加热元件：1850型硅钼棒，炉体温度可达1750度，长期使用≤1680度。（高真空长期使用建议温度在1500度以下）

5、设备主体采用双层壳体结构，结合热感应技术，配有风冷系统，使设备表面温度快速降温。

6、法兰：水冷法兰。炉体配有1个水冷法兰，确保高温下，炉管两端温度不会过高而损坏法兰、密封圈和***设备操作人员。

7、智能PID高精度控制，自整定功能，30段可编程控制，可设置30段升降温程序,实现了功率无损耗。

8、标配我司真空、混气系统使用；满足用户在不同的真空状态及不同的气氛条件下进行实验。

9、具有超温报警，漏电保护等安全操作功能。

炉体技术参数：

产品型号 TF1750-60

炉管尺寸 60*1000mm

额定电压 AC220V       50/60Hz

炉体结构 双层壳体结构，配有风冷系统，可使炉体表面快速降温

温控仪表

7寸触摸屏

控温精度 控温精度±1℃

工作温度 1750型：温度1750℃，连续工作温度≤1680℃

升温速度 推荐≤10℃/min，最快升温速度30℃/min

降温速度 700℃以上≤10℃/min

加热元件 1850型优质硅钼棒MoSi2

左右两面（3根*2）加热，温场均匀，能耗低

炉膛材质 1850型优质氧化铝多晶体纤维，保温性能好

炉管材质 高纯刚玉管

测温元件 B型热电偶，正上方测温

流量监测 浮子流量计 0.03L—0.3L/min

工作正压 0.02mpa

恒温区图 加热区长度300mm，恒温区150mm；（可选购加长恒温区）

可充气氛 氮气，氧气和氩气及其它惰性气体

操作安全 开门断电、超温报警、漏电保护功能

质量*** 质保期1年，相关耗材除外，如加热元件易耗材等，终身保修

标准配置 防护手套1双；坩埚钳1把；坩埚舟1只；刚玉管1根；炉塞2个；炉勾1把；6号内六角（法兰专用）1个；水冷法兰1个；高压气管1套；高温密封圈4个；产品说明书1份；仪表说明书1份；保修证书1份。

服务保障 质量：产品的制造和检测严格按相关标准执行，并有质量记录可查；每台设备都有的制造编号，并建立用户档案。

交货期：按合同约定执行；如客户有特殊原因需提前交货的，我公司可特别组织生产，力争满足用户需求。

三路质子供气技术参数

标准量程 200ml/min、精度可控制在0.1ml

数显压力表测量范围 -0.1Mpa～0.15Mpa

极限压力 3MPa

针阀 316不锈钢

截止阀 Φ6mm 316不锈钢针阀

电功率 AC220V/50HZ/20W

响应时间 气特性：1～4 Sec，电特性：10 Sec

准确度 ±1.5%

线性 ±0.5～1.5%

重复精度 ±0.2%

接口 Φ6,1/4&＃39;&＃39;

高真空泵组技术参数

工作电电压 220V±10%  50~60HZ

前级泵/机械泵 浙江飞越VRD-8

分子泵 北京世纪久泰JTFB-600，带水冷功能。

前级泵/机械泵极限真空度 5*10^-1Pa

分子泵极限真空度 1.33*10^-4Pa

卡箍，卡环 KF40，KF25

复合真空计 ZDF-5227

电阻规 KF25，ZJ-52

电离规 KF25，ZJ-27

真空挡板阀 KF40

真空波纹管 KF40
